一、X-Ray 無損檢測技術概述
X-Ray 無損檢測是一種基于 X 射線穿透特性的非破壞性檢測技術，通過 X 射線穿透物體時的衰減差異生成內部結構圖像，從而識別材料內部的缺陷、裂紋、氣孔等問題。其核心原理是利用 X 射線管產生高能射線，穿透被檢測物體后，由探測器捕捉射線強度分布，再通過數字成像技術轉化為可視化圖像。
例如，卓茂科技工業 CT/3D X射線檢測設備，搭載創新自研的智能檢測軟件及專業CT分析與可視化軟件，具有平面CT功能和錐束CT功能， 360°任意視角檢測，經算法重建出三維模型，可實現亞微米級精度的缺陷檢測。
與傳統檢測方法相比，X-Ray 無損檢測具有以下優勢：
非接觸式檢測：避免對高價值工件造成物理損傷，適用于精密電子元件、航空航天部件等。
全維度成像：2D/3D 成像技術可清晰顯示內部結構，解決傳統檢測的盲區問題。
智能化分析：結合 AI 算法自動識別缺陷類型，大幅提升檢測效率與準確性。
二、X-Ray 無損檢測設備的核心應用場景
X-Ray 技術已廣泛滲透至工業制造的各個環節，以下為典型應用領域：
1. 電子制造與半導體封裝
芯片與 PCB 檢測：在 SMT中，X-Ray 可穿透多層電路板，檢測 BGA焊點虛焊、IC 硅通孔斷裂、PCB 鉆孔殘銅等微觀缺陷。

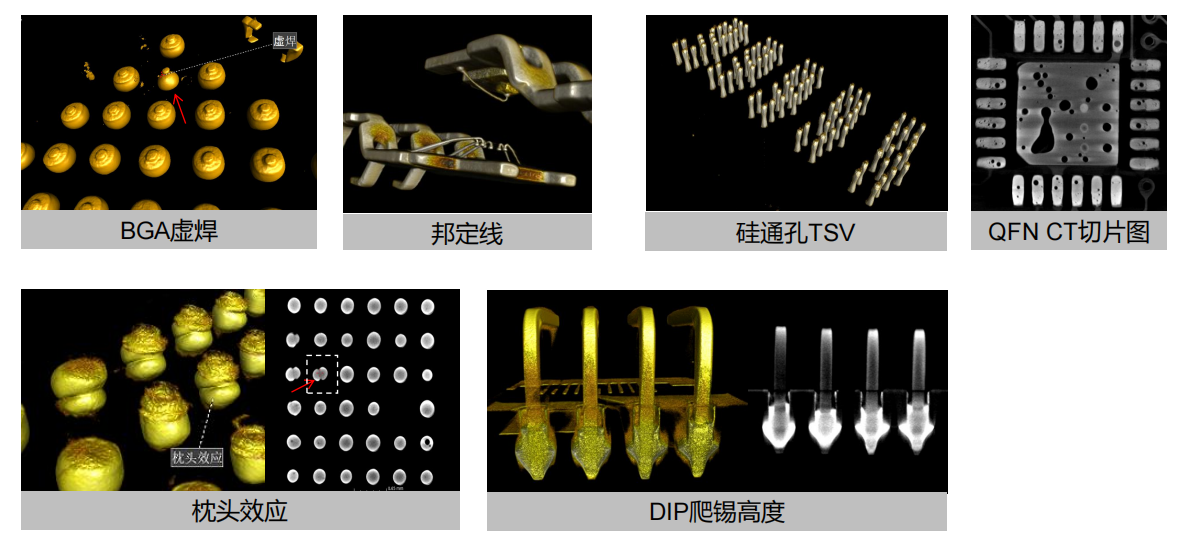

半導體封裝驗證：3D X-Ray 與工業 CT 可對封裝后的芯片進行三維透視，分析焊球空洞率等參數，幫助提升封裝良率。

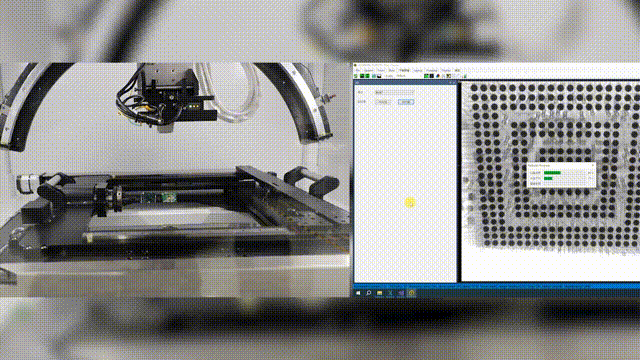

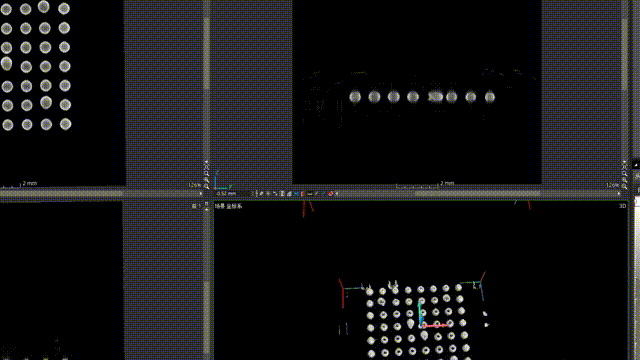

卓茂科技XCT8500 典型3D/CT 檢測效果示例
2. 汽車制造與新能源領域
動力鋰電池檢測：針對圓柱電池和方形電池，X-Ray 可檢測極耳偏移、焊接缺陷、卷繞層數異常等問題。例如，卓茂科技 XB7100 卷繞電池X射線檢測設備支持 60PPM（件 / 分鐘）的高速在線檢測，檢測精度達 5-15μm，誤判率低于 0.5%。

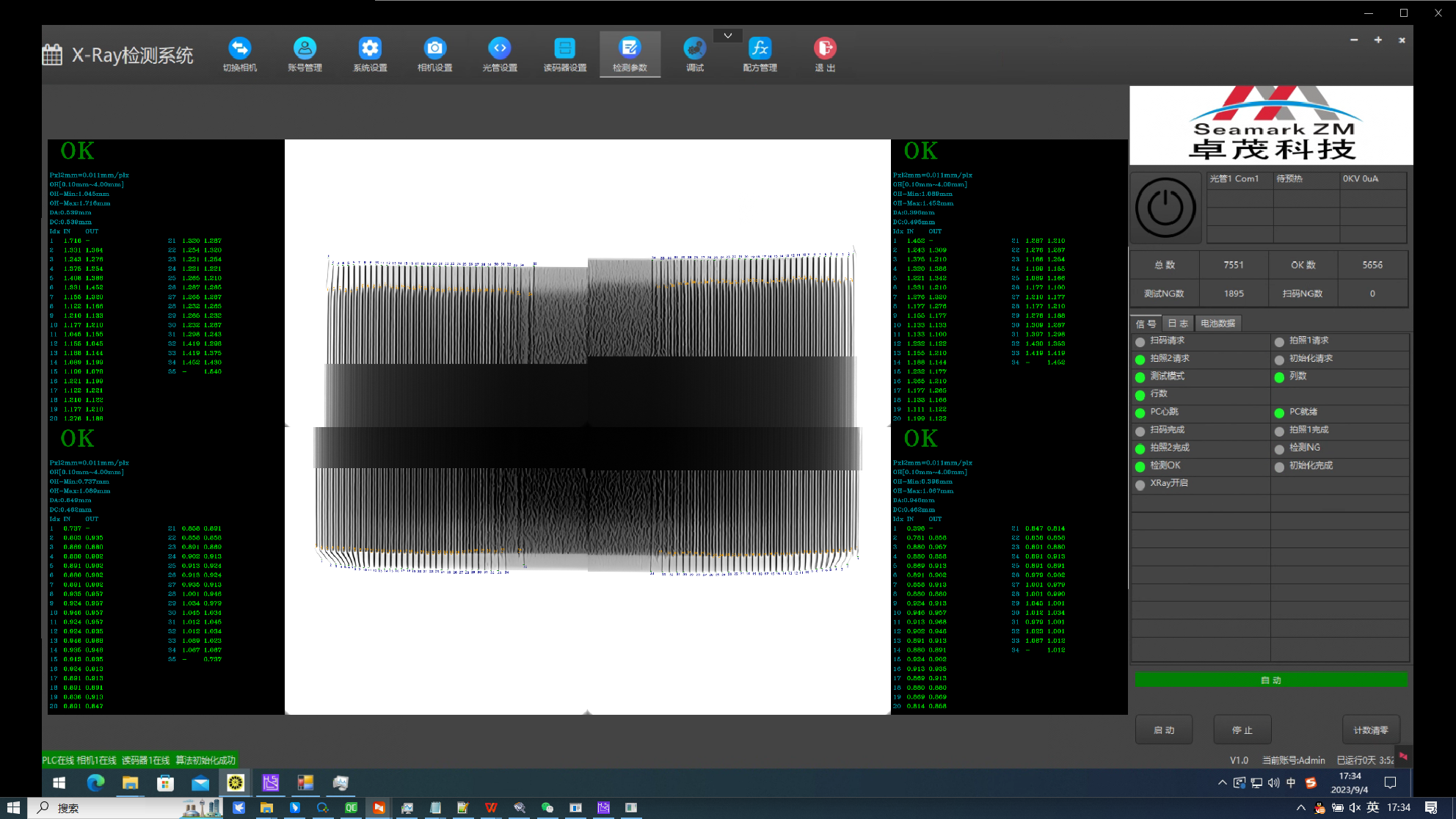

卓茂科技XB7100 卷繞電池X射線檢測設備 檢測效果示例
汽車零部件探傷：發動機缸體、新能源電池托盤等關鍵部件的內部裂紋、縮松等缺陷可通過 X-Ray 實時成像識別，保障行車安全。
3. 精密制造與鑄件檢測
航空航天部件：鈦合金結構件、碳纖維復合材料等復雜工件的內部缺陷可通過 X-Ray CT 掃描實現全維度檢測，滿足高質量要求。
壓鑄件質量控制：在鑄造過程中，X-Ray 可快速發現氣孔、砂眼等問題，有效減少因缺陷導致的產品報廢，降低生產成本。

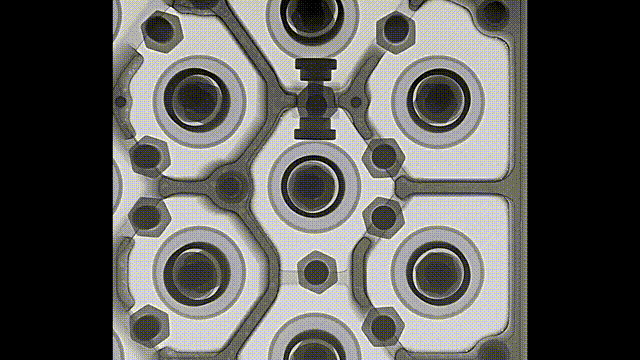

卓茂科技XD225 智能X射線（DR）檢測系統 檢測效果示例
三、卓茂科技：工業X射線智能檢測與芯片焊接技術引領者
深圳市卓茂科技有限公司成立于2005年，是一家集研發、生產、銷售為一體的國家級高新技術企業、國家級專精特新重點“小巨人”企業。公司深耕行業20余年，長期致力于為電子制造、集成電路、半導體、新能源電池、工業鑄焊件等行業提供先進的工業CT、X射線檢測設備、AOI/SPI、X-Ray點料機、智能BGA返修設備等智能檢測與芯片焊接一站式解決方案。
