X-ray檢測設備在SMT生產線作業中的應用
在SMT生產線中，電子元件越來越小、焊點越來越密集，很多問題用眼睛或普通設備根本看不見。X射線檢測設備就像“透視眼”，能穿透元件和電路板，解決這些隱藏的質量難題，主要用在三個關鍵環節：
1.隱蔽焊點檢測
SMT 里很多元件（比如 BGA、QFP、CSP）的焊點藏在元件底部或引腳之間，肉眼根本看不到。X-ray 能穿透元件外殼，清晰顯示這些 “隱藏焊點” 的狀態，比如有沒有虛焊（焊點沒焊牢）、連焊（相鄰焊點粘在一起）、空洞（焊點里有氣泡，影響導電性）。
2.元器件缺陷排查
生產中可能出現元件 “裝錯”“裝反”，或者元件本身有內部損壞（比如芯片裂紋、電容內部短路）。X-ray 能通過成像對比，快速發現 “錯件”“反件” 問題，還能穿透元件外殼，排查內部是否有隱性損壞。
3.PCB 板內部檢測
SMT 用的 PCB 板很多是多層的，層與層之間可能有短路、斷路，或者過孔（連接不同層的小孔）堵塞。這些問題藏在 PCB 內部，傳統檢測查不到，X-ray 卻能穿透 PCB，看到內部線路和過孔的狀態，提前排除隱患。

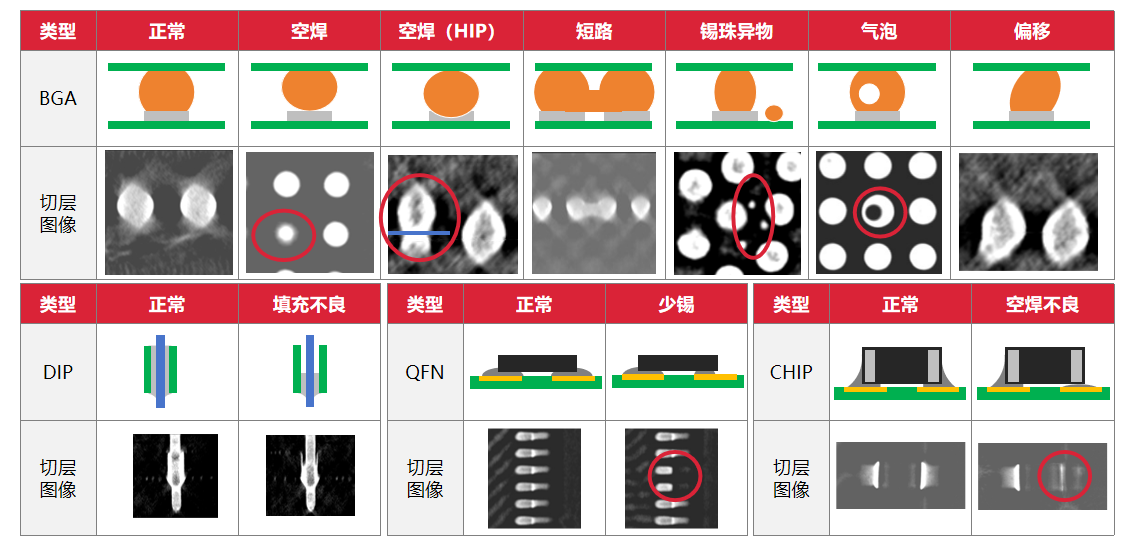

卓茂科技AXI9000高速CT型X射線全自動檢測設備 檢測效果:
有關X射線檢測設備的優點
1.非破壞性檢測
傳統檢測可能需要拆開元件或破壞電路板，而X射線就像醫院拍X光片，不用拆產品就能看到內部，檢測完產品還能正常使用，特別適合生產線快速檢查。
2.檢測精度高
它能發現非常微小的問題，比如比頭發絲還細的焊點裂紋、元件偏移，甚至焊點里的小氣泡都能看清。這有效避免了“表面合格、內部有隱患”的產品流出工廠，提高了成品的可靠性。
3.自動高效，適合批量生產
現代X射線設備能自動掃描、分析，不用人工一個個看，幾分鐘就能檢測一塊電路板，還能自動生成報告。這對大批量生產的工廠來說，既節省人力，又能快速發現問題，減少返工成本。
4.彌補傳統檢測的“盲區”
普通光學檢測只能看表面，X射線能穿透多層電路板、金屬屏蔽罩，看到藏在里面的焊點和線路。比如多層電路板內部的線路是否斷裂，傳統方法查不出來，X射線卻能一目了然，解決了“看不見就檢測不了”的難題。
卓茂科技為SMT提供整線檢測解決方案：
X射線檢測設備非常適用于SMT生產線作業。它既能解決隱藏焊點、微小元件的檢測難題，又能通過自動化和數據支持幫工廠優化生產，而且不會損壞產品。對于追求高質量、高效率的電子制造來說，它就像“質量守門人”，讓那些看不見的問題無處藏身，是現代SMT生產中不可或缺的幫手。
