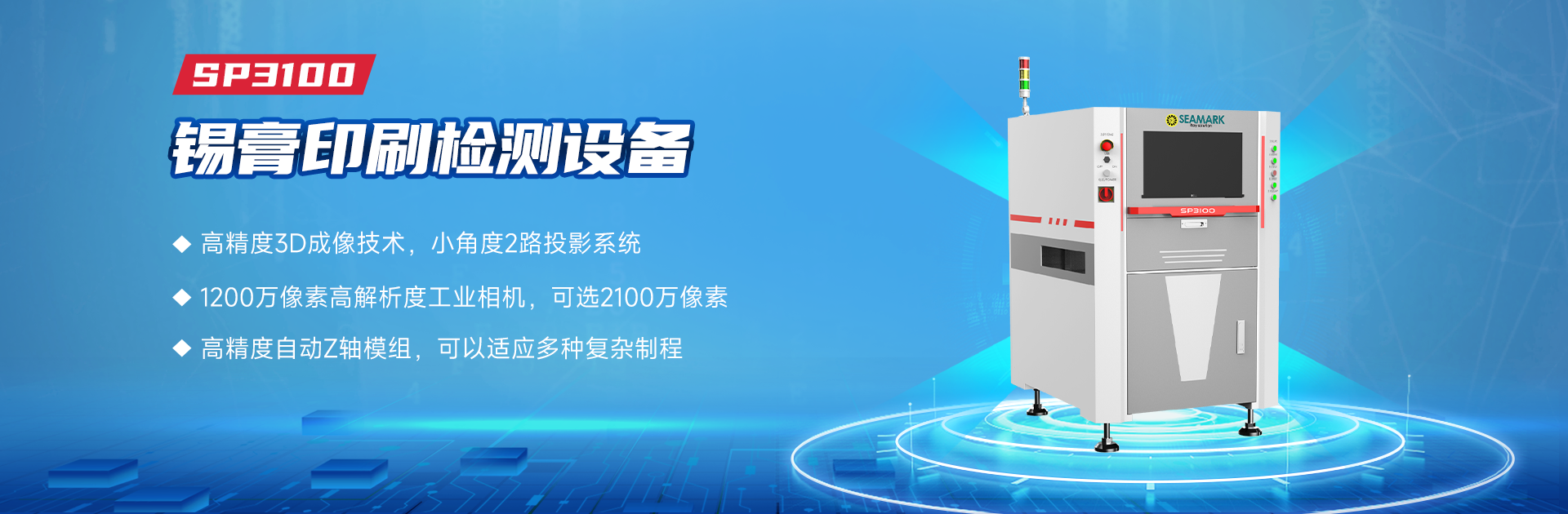

SP3100是預先編程的SMT錫膏印刷自動光學檢查設備，搭載多角度RGBW光源、兩組小角度投影系統、高分辨率工業相機加遠心鏡頭及高精度自動Z軸模組。設備以2D+3D方式掃描PCB表面錫膏，通過相位偏移技術生成三維輪廓數據，可測錫膏高度、體積、面積等，精度達微米級，適應復雜制程。其實現高精度3D自動檢查，可檢測多錫、少錫、漏印、橋連、漏銅、偏移等缺陷。
| 型號 | SP3100 | |
|---|---|---|
| 視覺系統 | 成像 | 12MP工業相機 （21MP可選） |
| 分辨率 | 5μm/10μm/15μm | |
| 檢測速度 | 8.6c㎡/s 34.3c㎡/s 77.1c㎡/s | |
| 照明 | RGBW LED | |
| 硬件 | 電源 | 200V-230V AC 50/60Hz |
| 功率 | 2.2KW | |
| 氣壓 | 0.4-0.6MPa | |
| 重量 | 1300KG | |
| 設備尺寸 | 1100mm（L）*1350mm（W）*1630mm（H） | |
| 檢查規格 | 基板尺寸 | 510*460mm |
| 基板厚度 | 0.4-6mm | |
| 板邊尺寸 | 3mm | |
| 上下過板高度 | 45mm | |
| 軌道高度 | 900±50mm | |
| 測量高度 | 最高可測定高2mm的部件 | |
| 檢查項目 | 缺陷檢測 | 多錫、少錫、漏印、橋連、漏銅、偏移等 |
| 數據統計分析 | 統計圖與報表 | 直方圖，X bar R/S Chart，Cp/Cpk顯示，重復性與再現性，日周月年良率 |
| 選配功能 | 輔助功能 | 遠程集中復判、條碼讀取 |
