XD225 X-RAY檢測機利用射線管發出X光穿透被測物體，根據被測物體的不同密度以及不同厚度對X射線的吸收和反射特性不同，探測器接收穿透被測物體的X射線信息轉換成灰度信息并傳輸給計算機，計算機通過圖像處理軟件對原始圖像進行圖像降噪、銳化等處理，將被檢測物體內部結構狀態清晰地顯示出來，并根據需要進行數據的本地存儲，實現精密工件全維度無損探傷。

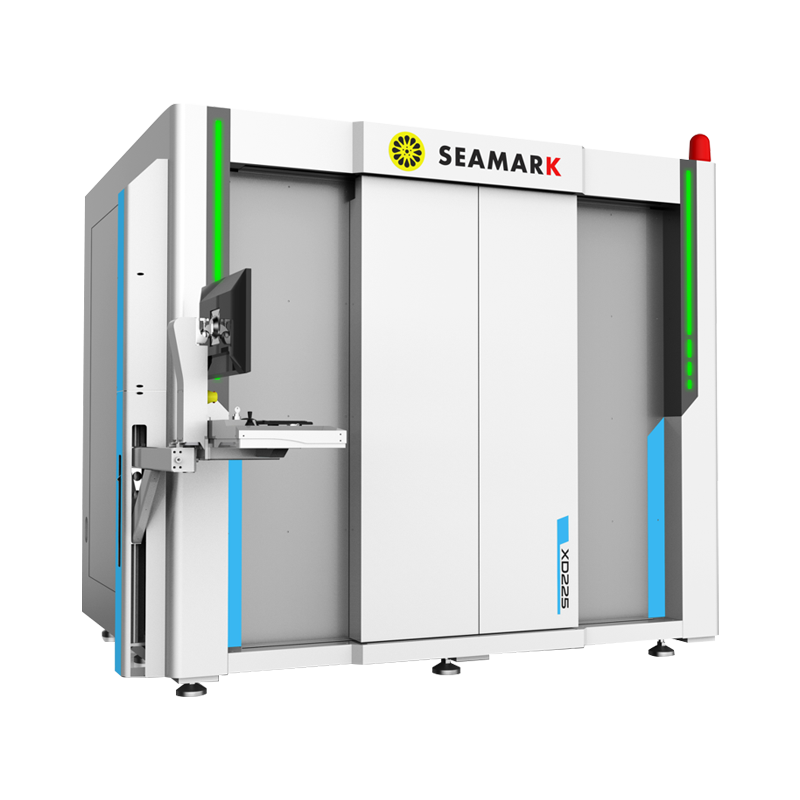

| 型號 | XD225 | |
|---|---|---|
| X射線管 | 射線管類型 | 密封型高頻X射線源(可選) |
| 管電壓范圍 | 80KV-225KV | |
| 管電流范圍 | 0.2mA-4.1A | |
| 最大持續輸出功率 | 500W-1800W | |
| 微焦點尺寸 | 0.2mm-1.2mm(lEC336) | |
| 平板探測器 | 平板類型 | 非晶硅平板探測器(可選) |
| 像素矩陣 | 3072x3072 | |
| 視場范圍 | 432mmx432mm | |
| 設備規格 | 有效檢測區域 | Φ600mmx800mm |
| 載物臺承重 | ≥100Kg | |
| 檢測方式 | 手動檢測模式、CNC檢測模式、實時成像 | |
| X射線泄漏量 | ≤1μSv/h | |
| 控制系統 | 工控機 WIN10 64位專業系統 | |
| 外形尺寸 | L2500xW2060xH2250mm (不含三色燈高度) | |
