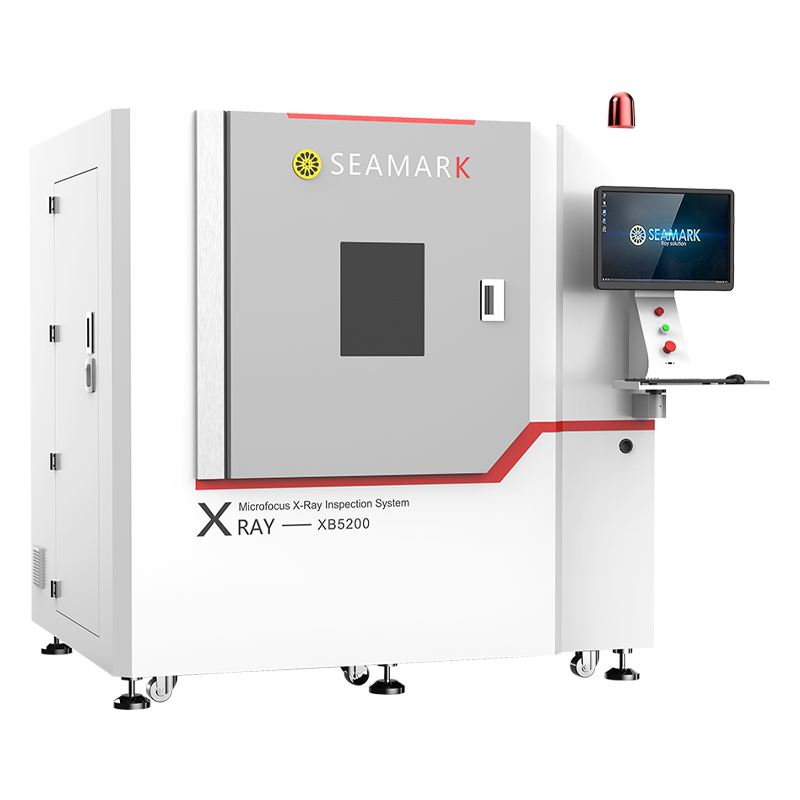

XB5200疊片電池X射線檢測設備適合鋰電行業片(刀片)工藝類型電池的檢測，對產品正負極極差或鋁殼極耳形態進行實效分析；配置兼容性強和功能齊全的測量軟件，對被測對象進行自動測量和自動判斷，并顯示判斷結果界面，使用戶可以輕松挑出不良品。
| 型號 | XB5200 | |
|---|---|---|
| X射線管 | 射線管類型 | 反射密封型微焦點射線源 |
| 管電壓范圍 | 40-90KV/40-130KV | |
| 管電流范圍 | 10-200μA/10-300μA | |
| 最大輸出功率 | 8W-39W | |
| 微焦點尺寸 | 5-15μm | |
| 平板探測器 | 平板類型 | 非晶硅平板探測器(可選) 線陣探測器TDI |
| 像素矩陣 | 1536x1536 | |
| 視場范圍 | 130mmx130mm | |
| 分辨率 | 5.8Lp/mm | |
| 圖像幀率(1x1) | 20fps | |
| AD轉換位數 | 16bits | |
| 檢測效率與精度參數 | 檢測精度 | 15μm |
| 重復測試精度 | ±30μm | |
| 最大樣品尺寸 | 600x300mm/900x300mm | |
| 載物臺參數 | 載重量 | ≤10Kg |
| 輸入電源 | 220V 10A 50-60HZ | |
| 設備規格 | 控制系統 | 工控機 WIN10 64位 |
| 國際輻射安全標準 | ≤1uSV/hr | |
| 外形尺寸 | 1600x1162x2000mm/1910x1450x1900mm | |
| 設備凈重 | 1600kg/1800kg |
